Inde på 5V siden, eks. på en PICs seriel port, vil et serielt signal se ud som følger:

Asynkron byte.png

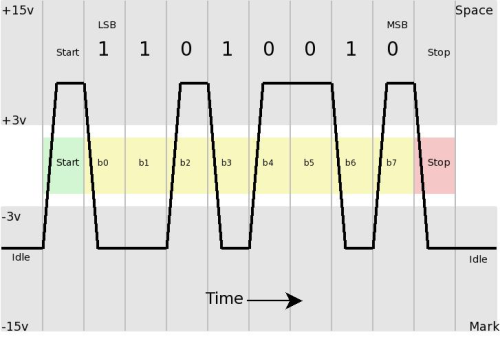

Når man sender på RS232[1], så inverteres signalet (høj bliver til lav og lav til høj), og spændingerne laves om så den lave spænding på 5V siden, som er 0V, bliver til +15V og den høje spænding der er 5V bliver til -15V. Dette er illustreret på den følgende figur:

kilde http://en.wikipedia.org/wiki/RS-232/
